نحوه پیکربندی و مدیریت سوئیچ‌های Cisco Catalyst 9200L و 9300X

مدیریت ترافیک داده‌ها با پیکربندی Cisco Catalyst 9200L و 9300X

شرکت سیسکو به‌صورت تخصصی در زمینه تولید فناوری‌های ماژولار کنترل داده‌ها فعالیت می‌کند. سوئیچ‌های Cisco Catalyst 9200L و 9300X از جمله محبوب‌ترین سوئیچ‌های این برند هستند که برای بهبود عملکرد شبکه و مدیریت بهتر ترافیک داده‌ها از آن‌ها استفاده می‌شود. این سوئیچ‌ها امنیتی بالا دارند و با قابلیت مقیاس‌پذیری، انتخابی ایده‌آل برای سازمان‌ها و شبکه‌های پیچیده به شمار می‌روند. در این صفحه نحوه پیکربندی و مدیریت سوئیچ‌های Cisco Catalyst 9200L و 9300X را بررسی کرده‌ایم.

پیکربندی سوئیج‌های Cisco Catalyst 9200L و X9300 چه اهمیتی دارد؟

نصب صحیح سوئیچ‌های Cisco Catalyst 9200L و X9300 نقشی مهم در بهبود عملکرد شبکه دارد. این سوئیچ‌ها با قابلیت‌هایی مانند پشتیبانی از VLAN، امنیت بالا و پروتکل‌های مدیریت ترافیک، امکان ایجاد شبکه‌ای پایدار و امن را فراهم می‌کنند.

برخی از مزایای پیکربندی و مدیریت سوئیچ‌های Cisco Catalyst 9200L و 9300X عبارتند از:

• تضمین کاهش ترافیک غیرضروری در شبکه
• افزایش امنیت با جداسازی بخش‌های مختلف شبکه
• مدیریت آسان‌تر منابع شبکه
• کاهش زمان اختلالات شبکه

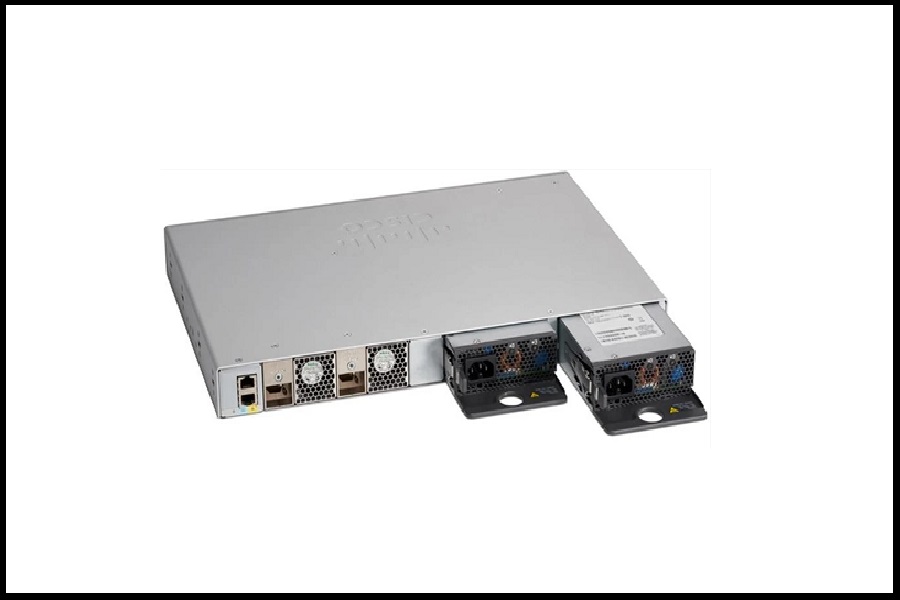

مراحل پیکربندی Cisco Catalyst 9200L و مدیریت سوئیچ X93

پیکربندی و مدیریت سوئیچ‌های Cisco Catalyst 9200L و 9300X به‌صورت مرحله‌به‌مرحله است و شما باید با عبور از گام‌هایی مشخص برای آن اقدام کنید. در ادامه مراحل انجام این پیکربندی را به زبان ساده به شما ارائه می‌دهیم.

‌اتصال به سوئیچ

اولین گام برای پیکربندی سوئیچ‌های برند سیسکو، برقرارکردن اتصال بین سیستم و آن است. برای اتصال به سوئیچ Cisco Catalyst، ابتدا باید کابل کنسول را برداشته و یک سر آن را به سیستم و سر دیگر آن را به سوئیچ متصل کنید. در ادامه باید یک نرم‌افزار ترمینال مانند PuTTY یا Tera Term را روی کامپیوتر خود اجرا کنید  و اتصال را روی حالت por serie قرار دهید. تنظیمات اتصالات را مطابق با جدول زیر اجرا کنید.

عنوان	متغیر
سرعت انتقال داده	9600 bps
داده‌ها	8 بیت
بیت	1 مرحله‌ای

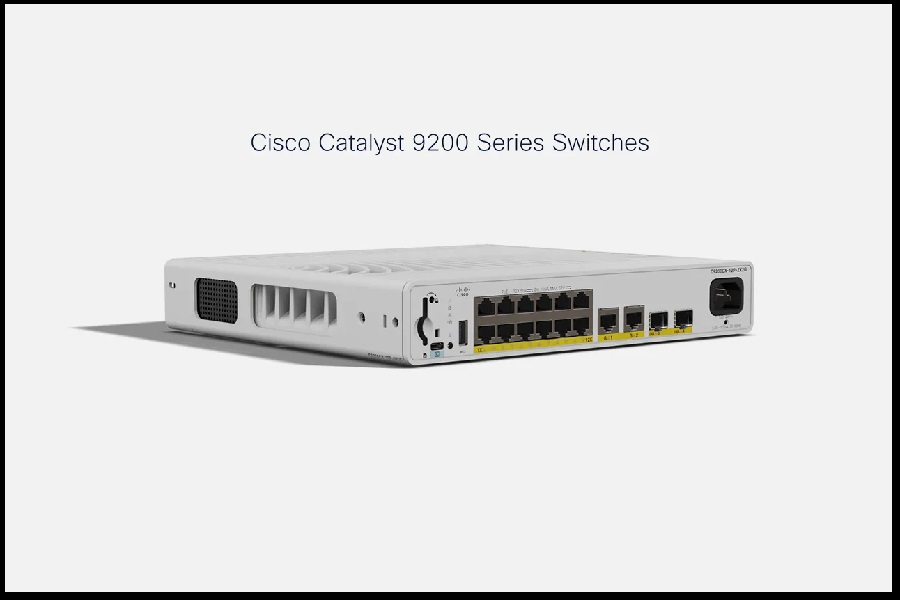

پیکربندی اولیه سوئیچ‌های Cisco Catalyst 9200L و 9300X

پس از عبور از مرحله قبل، وارد محیط CLI سوئیچ خواهید شد. در اینجا باید وارد حالت Configuration Hostname شوید و دستور enable را اجرا کنید. پیکربندی Cisco Catalyst 9200L بسیار ساده است و شما باید دستورات مشخصی را اجرا کنید.

این دستورات عبارتند از:

1. Switch#Configure the terminal
2. Switch(config)#hostname C9200L-Switch1
3. C9200L-Switch1(config)#

در ادامه نیز باید تنظیمات IP آدرس و حساب کاربری را به‌ترتیب زیر اجرا کنید:

1. C9200L-Switch1(config)#interface vlan 1
2. C9200L-Switch1(config-if)#ip address 192.168.1.10 255.255.255.0
3. C9200L-Switch1(config-if)#no shutdown
4. C9200L-Switch1(config)#username admin privilege 15 secret adminpassword

تنظیم VLANها و Trunk

منظور از VLAN شبکه محلی مجازی است که به شما امکان می‌دهد بخش‌های مختلف شبکه را به‌صورت منطقی از هم جدا کنید، حتی اگر این دستگاه‌ها فیزیکی به یک سوئیچ یا شبکه متصل باشند. پیکربندی Cisco Catalyst 9200L و مدیریت سوئیچ X9300 شامل تنظیم VLAN نیز می‌شود.

برای ایجاد VLAN و اتصال پورت‌ها مراحل زیر را اجرا کنید:

1. C9200L-Switch1(config)#vlan 10
2. C9200L-Switch1(config-vlan)#name Sales_VLAN
3. C9200L-Switch1(config-vlan)#salida
4. C9200L-Switch1(config)#interface range gigabitEthernet 1/0/1-10
5. C9200L-Switch1(config-if-range)#Acceso al modo switchport
6. C9200L-Switch1(config-if-range)#Acceso a puerto de conmutación VLAN 10

ورودی Trunk در سوئیچ‌های شبکه، پورتی است که از آن برای انتقال ترافیک چندین VLAN به‌طور هم‌زمان بین سوئیچ‌ها یا بین سوئیچ و روتر استفاده می‌شود. این پورت برخلاف پورت‌های Access که فقط به یک VLAN اختصاص داده می‌شوند، داده‌های متعلق به چند VLAN را بر اساس برچسب (Tag) شناسایی و منتقل می‌کند. این پورت‌ها اجازه مدیریت بهتر ترافیک در شبکه‌های پیچیده و بزرگ را به شما می‌دهد. همچنین شما باید ورودی امنیتی خود را نیز تنظیم کنید تا بر روی دستگاه‌های ورودی کنترل داشته باشید.

برای پیکربندی پورت‌های Trunk و امنیتی دستورات زیر را اجرا کنید:

1. C9200L-Switch1(config)#interface gigabitEthernet 1/0/24
2. C9200L-Switch1(config-if)#Maleteren modo switchport
3. C9200L-Switch1(config-if)#switchport trunk allowed vlan 10,20,30
4. C9200L-Switch1(config)#interface gigabitEthernet 1/0/1
5. C9200L-Switch1(config-if)#Switchport port-security (en inglés)
6. C9200L-Switch1(config-if)#switchport port-security maximum 2
7. C9200L-Switch1(config-if)#Switchport port-security violation restringen

تنظیم روتینگ بین VLANها؛ از مهم‌ترین مراحل مدیریت سوئیچ 9300X

برای این که بتوانید بین VLANها ارتباط برقرار کنید، باید یک دیگر در پیکربندی Cisco Catalyst 9200L پیش بروید. در اینجا شما انواع تنظیمات مرتبط با روتینگ ثابت و بین VLANها را اجرا می‌کنید تا سوئیچ عملکردی صحیح از خود نشان دهد.

برای این کار، دستورات زیر را به ترتیب اجرا کنید:

1. C9200L-Switch1(config)#ip routing
2. C9200L-Switch1(config)#interface vlan 10
3. C9200L-Switch1(config-if)#ip address 192.168.10.1 255.255.255.0
4. C9200L-Switch1(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1
5. C9200L-Switch1(config)#router ospf 1
6. C9200L-Switch1(config-router)#network 192.168.10.0 0.0.0.255 area 0

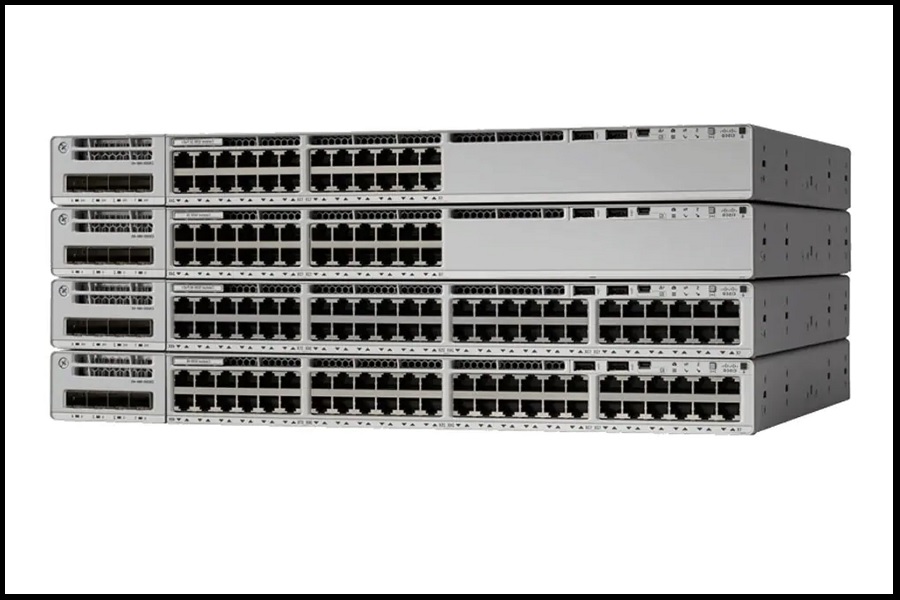

پیکربندی Stacking  و نظارت بر سوئیچ Cisco Catalyst 9200L

برای این که بتوانید از چند سوئیچ به‌عنوان یک واحد مشخص استفاده کنید، برای این ار ابتدا باید پورت‌های Stack را به سوئیچ اتصال دهید. برای اجرای صحیح این کار، مطمئن شوید که تمامی سوئیچ‌ها دارای نسخه IOS یکسان هستند. همچنین برای این که بتوانید پس از پیکربندی Cisco Catalyst 9200L، نظارتی دقیق بر عملکرد سوئیچ داشته باشید، باید برخی تنظیمات را اجرا کنید.

دستورات لازم برای پیکربندی Stacking و تنظیمات نظارتی عبارتند از:

• C9200L-Switch1#switch stack-member 1 priority 15
• C9200L-Switch1#switch stack-member 2 priority 10
• C9200L-Switch1(config)#snmp-server community public RO
• C9200L-Switch1(config)#snmp-server community private RW
• C9200L-Switch1(config)#logging 192.168.1.100

پیکربندی سوئیچ‌های Cisco Catalyst 9200L و 9300X نیاز به دقت بالایی دارد

سوئیچ‌های Cisco Catalyst 9200L و 9300X ابزارهای قدرتمندی برای مدیریت شبکه هستند که پیکربندی آن‌ها نیاز به اجرای دقیق مراحلی مشخص دارد. کلید استفاده صحیح از این سوئیچ‌ها، پشتیبان‌گیری منظم از تنظیمات و نظارت دقیق بر عملکرد شبکه است.

مجموعه نادیان عصر ویرا، به‌عنوان یکی از برترین مجریان پروژه‌های مراکز دیتای سیار، شما را در مسیر پیکربندی و استفاده صحیح از سوئیچ‌های Cisco Catalyst 9200L و 9300X همراهی می‌کند. ما در این مجموعه به مشتریان خود در زمینه استفاده از سوئیچ‌های شبکه مشاوره می‌دهیم. شما می‌توانید برای دریافت مشاوره با کارشناسان ما در نادیان عصر ویرا تماس بگیرید.

سوالات متداول

چرا باید از VLAN در سوئیچ شبکه استفاده کنیم؟

برای جداسازی ترافیک شبکه و افزایش امنیت بهتر است از VLAN استفاده کنید تا عملکرد شبکه‌تان نیز بهینه شود.

چگونه می‌توانم تنظیمات سوئیچ را ذخیره کنم؟

برای ذخیره تنظیمات، دستور write memory یا copy running-config startup-config را وارد کنید.

آیا می‌توانم از یک رابط وب برای مدیریت Cisco Catalyst 9200L استفاده کنم؟

بله؛ شما می‌توانید از Cisco Web UI برای کارهای مدیریتی اولیه استفاده کنید.
